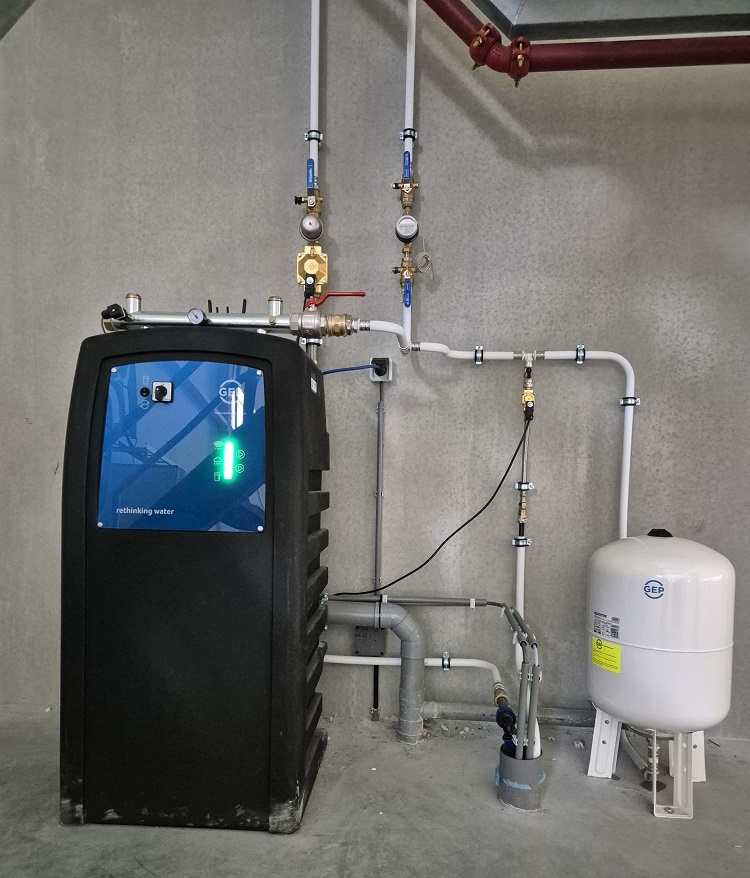

IRM-9 Industrieel Regenwatersysteem

De IRM-9 Watermanager is een stekkerklare, compacte installatie voor gebruik van regenwater in wooncomplexen, commerciële- en publieke gebouwen. De IRM®-9 Watermanager is een industrieel regenwatersysteem met breaktank en ingebouwde dubbele, meertraps, dompelpompinstallatie. De IRM®-besturing werkt volgens IOT en controleert de waterniveau‘s in de breaktank en regenwaterput. De besturing voorziet tevens in een cascadeaansturing en een bedrijfsurenregeling voor beide dompelpompen.

De breaktank voor drinkwatervoorziening is conform EN1717 type AB en KIWA, met een inhoud van ca. 250 liter. De Belgaqua en KIWA certificering is in aanvraag (01-2024). Het industrieel regenwatersysteem IRM-9 Watermanager beschikt over twee ingebouwde dompelpompen. Bij gebrek aan regenwater wordt de breaktank gevuld met drinkwater door middel van een magneetventiel. In dat geval persen de twee pompen dus drinkwater uit deze breaktank.

Het industrieel regenwatersysteem IRM®-9 is een compacte tank van kunststof en dient in een vorstvrije, droge ruimte opgesteld te worden voorzien van afvoer op de grond, bijvoorbeeld een schrobputje. Status weergave van het industrieel regenwatersysteem is duidelijk, weergegeven op het bedieningspaneel. Besturing heeft de mogelijkheid om via het internet aangesloten te worden op een geavanceerde systeem uitlezing. In dat geval worden druk, pompstatussen, draai-uren, schakelcycli etc. weergegeven.

Op het bedieningspaneel van de IRM®-9 Watermanager zijn de bedrijfstoestand, pompstatus, IOT verbindingsstatus en storingen zichtbaar. Het potentiaalvrije contact maakt aansluiting op domotica en gebouwbeheerssystemen mogelijk. Het bedieningspaneel is uitgerust met een hoofdschakelaar van de elektrische voeding en een schakelaar ten behoeve van de bedrijfsstatus “manueel/automatisch”.

De richting van de aan- en afvoerleidingen kunnen flexibel worden gemonteerd. Bij gebrek aan regenwater, systeemstoring of handmatige bediening schakelt het industriële regenwatersysteem automatisch over op drinkwater, middels een Type AB onderbreking. De drinkwateraansluiting is voorzien van een waterslagdemper voor bescherming van de aanvoerleidingen en een stagnatiebeveiliging die het water in het toestel automatisch ververst.

TOEPASSINGSGEBIED
Het systeem is toepasbaar voor het gebruik van gefilterd regenwater voor toiletspoelingen en andere toepassingen waarvoor geen drinkwater kwaliteit vereist is, binnen de utiliteitsbouw en commerciële gebouwen. De afstand tussen IRM®-Watermanager en de regenwatertank mag niet groter zijn dan 50 meter. Tenzij er een grotere toevoerpomp toegepast wordt (optie).



SKU: 402190 Categories: ,
Weight 70 kg
Dimensions 60 × 53 × 140 cm
Breedte (mm)

Diepte (mm)

Hoogte (mm)

Gewicht (leeg) kg

65

Gewicht (vol) in kg

285

Persleiding F (inch)

Drinkwateraansluiting (inch)

Toevoerpomp

1"

Noodoverloop Ø G (mm)

Spanning (V)

Vermogen (W)

Max. debiet (L/min)

Max. opvoerhoogte (m)

Aantal waaiers

Condensator (µF)

Breaktank

Drinkwateraansluiting

Messing

Aansluiting toevoerpomp

Messing

Aansluiting perszijde

RVS

Waaiers

Pomphuis

Motorbehuizing

Luchtafscheider leiwiel

Elektrokabel pomp

Afmetingen IRM-9 Industrieel regenwatersysteem

afmetingen van IRM-9 industrieel regenwatersysteem
Afmetingen van IRM-9 Industrieel regenwatersysteem

Pompkarakteristiek IRM-9 Industrieel regenwatersysteem

industrieel regenwatersysteem pompkarakteristiek
Pompkarakteristieken van industrieel regenwatersysteem IRM-9 Watermanager



irm-9 industrieel regenwatersysteem flexibele aansluitingen
De aansluitingen van de IRM-9 Watermanager zijn flezibel. De drinkwateraansluiting is 90 graden draaibaar, de regenwateraansluiting is ook 90 graden draaibaar. Bovendien zijn die verwisselbaar. De overloop kan zowel links als rechts op het toestel aangesloten worden. De persleiding kan links en rechts uit het toestel.

Aansluitingen van IRM-9 Industrieel regenwatersysteem

irm-9 industrieel regenwatersysteem aansluitschema
Aansluitingen van IRM-9 Industrieel regenwatersysteem





Uitrusting van IRM-9 Industrieel regenwatersysteem

Niveausensor met 20 meter kabel

Deze sensor geeft het actuele waterpeil in de regenwatertank door aan de systeembesturing.

Automatische filterreiniger 1”

De automatische filterreiniger maakt een automatische filterreiniging mogelijk. De sproeier spuit het filteroppervlak op vrij instelbare tijden schoon. Dit kan geoptimaliseerd worden met de first flush filterreiniging van GEP. Dat wordt optioneel, afhankelijk van het type regenwaterfilter, aangeboden.

Drukvat

Drukvaten geven het schakelgedrag van de pompen een rustiger karakter wat de levensduur en het energieverbruik van de pompen ten goede komt. GEP heeft verschillende volumes, deze worden optioneel aangeboden.

Watermeters

Op de drinkwaterleiding en regenwaterleiding kunnen watermeters geplaatst worden. Op basis van die gegevens geeft de IRM-9 Watermanager aan wat het drinkwaterverbruik, regenwatergebruik, totaal verbruik en de gerealiseerde waterbesparing is. Deze worden optioneel aangeboden.



Bestelgegevens IRM® -9 Watermanager

Artikelnummer Productbeschrijving Prijscategorie
402190 Industrieel Regenwatersysteem IRM-9 Watermanager 4/3 4
402191 Industrieel Regenwatersysteem IRM-9 Watermanager 4/4 4
402192 Industrieel Regenwatersysteem IRM-9 Watermanager 4/5 4
401251 Automatische tijdgestuurde filterreiniger 1” 4
402158 Terugstroomsensor 2
Voor drukvaten zie het specificatieblad van GEP

Real-Time monitoring van IRM-9 Industrieel regenwatersysteem

De besturing van de IRM-9 Watermanager is uitgevoerd met de unieke IoT Controller van GEP.  Deze biedt een real-time monitoring en besturing van industriële pompen, waardoor we direct op de hoogte zijn van storingen, bedrijfsstatussen, meldingen en indicaties. Dit leidt tot een verhoogde efficiëntie en klanttevredenheid.

De besturing dient op internet aangesloten te worden voor online monitoring. De communicatie tussen systeem en de server van GEP gebeurd op basis van MQTT. De devicepage geeft een overzicht van de actuele bedrijfstoestand van het grijswatersysteem. Voor de beheerder geeft het systeem inzicht in de historische data voor service en onderhoudsdoeleinden.

Ook kunnen watermeters voorzien worden om het rendement van het grijswatersysteem te bepalen en gerealiseerde waterbesparingen te tonen. Alarmmeldingen kunnen via modbus communicatie worden doorgegeven worden aan het gebouwbeheersyteem.

Het besturingssysteem van GEP is tevens aan te sluiten op andere watermanagement servicediensten van GEP zoals:
– GEP Rainwater Ditch: tijdelijk drinkwater inzetten i.p.v. regenwater om volume regenwaterbuffers vrij te maken voor verwachte (extreme) neerslag.
– GEP Regenerator: aquathermie uit regenwater als bron voor GEP Regenerator systemen.
– GEP First Flush filterreiniging: automatische filterreiniging voor Trident regenwaterfilters.
– GEP APP: online pagina met actuele data van het systeem, zoals waterniveau‘s en het watergebruik.

irm-9 industrieel regenwatersysteem in de cloud
Besturing van industrieel regenwatersysteem via de APP.
